   3、水喷雾灭火系统

   水喷雾灭火系统联动控制方式与雨淋系统相同。

   4、固定消防水炮灭火系统

   固定消防水炮灭火系统联动控制方式，一旦火灾发生，信息处理主机发出报警信号，显示报警区域的图像，并自动开启录像机进行记录，同时通过联动控制台采用人机协同的方式启动自动消防炮进行定点灭火。当智能型红外探测组件采集到火灾信号后，启动固定消防水炮传动装置进行扫描，完成火源定位后，打开电磁阀，信号同时传递至消防控制中心和消防水泵联动控制器，启动固定消防炮水泵并反馈信号至消防控制中心；火灾探测器探测到火灭后，手动关闭水栗和电磁阀。

   二、消防水泵联动控制装置

   消防给水系统启泵信号采用压力和流量，相对其它方式来说，可靠性较高，《消水规》确定消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引人消防水泵控制柜内。因此水流量开关与压力开关做为消防联动控制装置，应具备准确发出联动控制信号的能力，才能及时启动消防水泵，同时还应具备一定的可靠性、才能避免消防水泵的误启动，要实现及时启动，又避免误动作，除了消防联动控制的前端装置性能质量外，还与其设置设计密切相关，不可能仅依靠水流量开关与压力开关设备性能解决。

   在消防给水系统中，消防供水的工况总是首先表现为压力下降，再发生流量变化，压力变化总是发生在流量产生之前，尤其是配置了稳压水泵或稳压设备的消防系统，但是压力和流量变化的信号需要被流量开关、压力开关检测、触发输出信号，才能联动控制，自动启动消防水泵。因此除了压力和流量参数变幅的大小外，还与流量开关、压力开关的检测精度有关，不合适的流量开关、压力开关选型与设置，会带来消防水栗的误启动。

   1、消火栓系统

   临时髙压消防给水系统有两种，一是高位消防水箱设置的位置及最低有效水位均满足《消水规》第5.2.2条，不设稳压水泵；二是高位消防水箱不能满足《消水规》第5.2.2条第1款-第4款的静压要求，设置稳压泵。消火栓系统中无稳压泵时，由高位消防水箱出水管上的流量开关信号作为触发信号，自动启动消防水泵；当消火栓系统中有稳压泵时，由消防水泵出水干管上的压力开关信号作为触发信号，自动启动消防水泵。

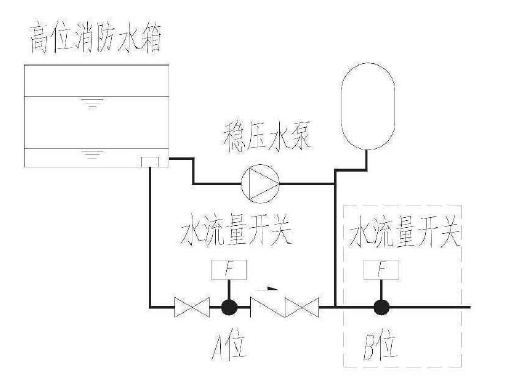

   有稳压泵的消防系统中，水流量开关信号作为触发信号，自动启动消防水泵时，其设置的位置应在Ａ位，当布置在Ｂ位时，存在当稳压泵补水流量超过水流量开关发出联动控制触发信号的最小启动流量时，消防水泵将误动作的情况，且在稳压水泵启动过程中，消防水泵有可能频繁误启动。

   一般认为稳压设备配置了调压罐时，稳压泵补水只进入气压罐，补水量不会进入消火栓管网，因此水流量开关布置在Ｂ位时，不会在稳压设备补水时，导致消防水泵启动，这种认识是不合理的。其实消火栓管网上部的压力与气压罐内的压力几乎相同，稳压栗补水时，是一个从启泵低压力，到停泵高压力的过程，补水期间一部分水流量进入气压罐，由于管网的漏失量仍然存在，部分水量仍将进入消火栓管网，其流量并不比稳压泵不工作时，由气压水罐泄入的流量小，在稳压泵停泵时，从稳压设备泄入消火栓管网的流量，比稳压泵启泵时高，布置在Ｂ位的水流量开关，不论消火栓系统是否用水，随时存在发出联动控制触发信号的风险。另外，在清理消火栓系统中减压阀前的过滤器等装置时，管网瞬时的泄流量也可能触发水流量开关，导致消防水泵误启动。



   水流量开关布置在Ａ位时，最不利的工况是在消火栓系统出水后，稳压设备的贮水量将首先供应消火栓系统，水流量开关不发出触发信号，但此时压力开关已发出联动控制触发信号，自动启动消防水泵了。水流量开关触发信号将是联动控制的第二信号源。《消水规》第5.3.4条，当采用气压水罐防止稳压泵频繁启停时，其有效储水容积不宜小于150Ｌ。按照两支消防水枪出水，气压水罐有效储水将维持消火栓系统15ｓ用水量，高位消防水箱出水将在15s以后发生，因此水流量开关的联动控制触发信号将滞后15ｓ。《消水规》第１1.0.3条，消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min，延迟时间为12.5％。无稳压泵的消防系统中，只能由高位消防水箱出水管上设置的流量开关信号作为触发信号，自动启动消防水泵。根据《消水规》第7.4.12条，室内消火栓栓口动压不应小于0.25MPa，压力控制器量程约为0.60MPa，按照《压力控制器》JJG544-2011，不可调的控制器的平均下切换差值约为0.03MPa，按照消火栓系统两支消防水枪出水，由高位消防水箱供水的工况，消防水泵出水干管上的压力开关不能发出联动控制触发信号，自动启动消防水泵。
